Comment faire un mini réfrigérateur

Written by Alex

J’aime toujours boire du Coca glacé. Mais quand je veux sortir, je n’ai plus aucune chance d’obtenir de coca glacé (sans payer). Par conséquent, je voulais sérieusement avoir un mini réfrigérateur portatif, afin que je puisse le transporter, où que j’aille.

J’ai parcouru quelques vidéos sur YouTube pour savoir comment fabriquer un mini réfrigérateur. Après quelques recherches, j’ai fait un pour moi. Le résultat est vraiment génial.

Dans ce guide, je vous expliquerais comment faire un réfrigérateur portable en utilisant un module de refroidissement thermoélectrique, des feuilles d’acrylique et de la colles.

Indication :

  • Tension – 12V DC
  • Courant – 6 A
  • Puissance -72 Watts

Étape 1 : Pièces et outils requis

Les pièces :

  1. Module de refroidissement thermoélectrique (Amazon)
  2. Feuilles acryliques de 3 mm (Amazon)
  3. Arduino Nano (Amazon)
  4. Module relais (Amazon)
  5. LED (Amazon)
  6. Support de LED (Amazon)
  7. Résistance 1K (Amazon)
  8. Rocker Switch (Amazon)
  9. 9.DC Jack (Amazon)
  10. Pieds en caoutchouc (Amazon)
  11. Charnières (Amazon)
  12. Poignée de porte (Amazon)
  13. Pieds en caoutchouc (Amazon)
  14. Panneaux en mousse (Amazon)
  15. Super Glue (Amazon)
  16. Bâtons de colle (Amazon)

Outils :

  1. Scie (Amazon)
  2. Station de travail Dremel (Amazon)
  3. Outil de rotation Dremel (Amazon)
  4. Fer à souder (Amazon)
  5. Pistolet à Glue (Amazon)

Étape 2 : Comment ça marche

Comment ça marche ?

Le cœur de ce réfrigérateur est un module de refroidissement thermoélectrique. Les refroidisseurs thermoélectriques fonctionnent par l’effet Peltier (les types de réfrigérateur lien). L’appareil comporte deux côtés (chaud et froid), et lorsqu’un courant électrique continu circule dans le module, il amène de la chaleur d’un côté à l’autre, de sorte qu’un côté se refroidit tandis que l’autre devient plus chaud . Le côté “chaud” est attaché à un dissipateur de chaleur de sorte à ce qu’il reste à température ambiante, tandis que le côté frais dépasse la température ambiante.

Un module thermoélectrique se compose d’un ensemble d’éléments semi-conducteurs de type p et n qui sont fortement dopés avec des supports électriques. Les éléments sont disposés en rangée connectée électriquement en série mais connectée thermiquement en parallèle. Ce tableau est ensuite fixé sur deux substrats en céramique, un de chaque côté des éléments.

Pour créer ce réfrigérateur, vous avez deux options:

  • Acheter le module Peltier, le Dissipateur de chaleur et les Ventilateurs séparément
  • Acheter l’ensemble de l’unité qui a tout.

Après une enquête, j’ai pris la deuxième option. Mais si vous avez des anciens SMPS et CPU ça fera l’affaire.

Les images sont téléchargées sur le Web pour faciliter la compréhension.

Étape 3 : Découper les feuilles acryliques



Couper les feuilles d’acrylique

D’abord, j’ai pris la mesure d’une canette habituelle, puis j’ai finalisé la taille du réfrigérateur. Ma taille du réfrigérateur est de

15,2 x 28 x 25,5  “(L x L x H). Pour créer une boîte avec cette mesure, nous avons besoin de 6 feuilles rectangulaires des tailles suivantes:

  1. Base 28 x 15.2
  2. Au dessus 28 x 15.2
  3. Mur latéral gauche 28 x 25.5
  4. Mur latéral droit 28 x 25.5
  5. Porte avant 15.2 x 25.5
  6. Arrière 15.2 x 25.5

Remarque : En fait, la taille de la couverture avant et arrière est (15.2 cm – 2 x épaisseur acrylique) x 25.5

Outre les 6 feuilles ci-dessus, nous avons besoin de quelques feuilles supplémentaires pour créer différents compartiments.

J’ai utilisé ma scie pour couper les feuilles acryliques de 4 mm d’épaisseur ci-dessus.

Sécurité: porter des lunettes de sécurité pendant la coupe.

Étape 4 : Couper la fente pour le module Peltier



Couper la fente pour le module Peltier

Pour réparer le module de refroidissement thermoélectrique, mesurez le radiateur en plastique côté froid et marquez les contours sur la feuille acrylique.

Cette taille de la feuille est identique à la couverture avant et arrière, à savoir 15.2 – (2 x épaisseur d’acrylique) x 25.5.

Percer un trou dans la zone marquée.

Insérez la lame et suivez les lignes marquées pour découper la fente.

Étape 5 : Peindre les feuilles d’acrylique

Peindre les feuilles d’acrylique

Tout d’abord, ouvrez le couvercle de protection de l’acrylique. J’ai des feuilles acryliques transparentes dans mon stock, mais je voulais le rendre blanc. Donc, j’ai pulvérisé un drap pour le rendre blanc sauf la porte avant et les compartiments.

Cette étape est facultative car le choix de la couleur dépend de vous. Si vous voulez faire comme la mienne, vous pouvez acheter d’autres acryliques blancs.

Alerte de sécurité : Prévoyez de peindre les feuilles à l’extérieur ou dans un endroit bien ventilé. N’oubliez pas de porter le masque de nez.

Étape 6 : Faire des trous pour le débit d’air

Faire des trous pour le débit d’air

Pour dissiper la chaleur du dissipateur de chaleur côté chaud de l’unité de refroidissement, disposez deux ventilateurs de 12 V. Comme l’ensemble de l’unité sera conservé à l’intérieur de l’enceinte, nous devons prévoir le flux d’air.

A marqué la taille des ventilateurs sur les deux parois latérales. Le contour est en forme carrée, utilisez une boussole pour créer un cercle. Ensuite, faites des trous tout autour.

Remarque: D’abord, j’ai essayé de faire les trous en utilisant ma perceuse avec une 8mm, mais c’est vraiment difficile et il est nécessaire de faire des trous plus gros dans l’acrylique. J’ai donc utilisé mon poste de travail Dremel pour faire les trous à l’intérieur du cercle.

Étape 7 : coller l’unité de refroidissement

Coller l’unité de refroidissement

Prenez la feuille à fente et collez le radiateur en plastique.

Appliquer une colle suffisante tout autour pour assurer une étanchéité parfaite. Ceci est vraiment important, sinon il peut y avoir de l’entrée d’air chaud dans les joints latéraux.

Étape 8 : montage du séparateur

Montage du séparateur

Gardez l’une des parois latérales sur la table comme indiqué sur la photo.

Ensuite, placez l’unité de refroidissement, mesurez toute sa longueur. Marquez une ligne pour la séparation entre le côté chaud et le côté froid.

Appliquer une colle chaude le long de la ligne et placer la feuille séparatrice.

Pour maintenir la feuille perpendiculaire, prenez le soutien d’un objet rectangulaire solide. J’ai utilisé une batterie d’acide au plomb de 12 V.

Étape 9 : rejoignez les deux parois latérales

Rejoignez les deux parois latérales

Placez maintenant la feuille de base et collez la structure fabriquée plus tôt.

Ensuite, collez l’autre paroi latérale sur la plaque séparatrice.

Pour une compréhension claire, consultez la photo ci-dessus.

Étape 10 : Ajouter des supports au module de refroidissement

Ajouter des supports au module de refroidissement

Le radiateur ainsi que les deux ventilateurs sont très lourds. Lorsque l’ensemble de l’appareil est collé à la surface, il est possible de briser le collage. Nous avons donc besoin de structures de support pour contenir l’ensemble de l’unité.

Couper la mousse de petite taille ou la feuille de thermocol pour obtenir le support.

Ensuite, insérez-le juste en dessous des deux ventilateurs. (voir photo)

Étape 11 : Préparez le panneau arrière

Préparez le panneau arrière

Dans le panneau arrière, nous devons installer le jack d’entrée CC, un interrupteur et une LED pour l’indication.

Pour bien réparer la LED, vous pouvez utiliser un support LED comme je l’ai utilisé.

Mesurez la taille des pièces et faites des fentes pour elles. J’ai utilisé une perceuse pour faire une fente circulaire et une scie sauteuse pour une rainure rectangulaire. Insérez les composants et collez-les avec la feuille acrylique.

  1. Soudez deux fils à la prise DC, rouge à la borne positive et noire à la borne négative.
  2. Souder une résistance 1K à la “jambe longue” de la LED (+) puis souder un fil rouge à l’autre extrémité de la résistance.Solder un fil noir sur la jambe courte de la LED (-). Utilisez un tube thermorétractable pour éviter le court-circuit entre les fils.
  3. Coupez deux fils longs (rouge et noir) pour l’alimentation du module Peltier.
  4. Ensuite, suivez l’image pour faire le circuit.

Étape 12 : Arrangement pour le plateau coulissant

Arrangement pour le plateau coulissant

Mon idée est de créer deux compartiments froids dans mon réfrigérateur, l’un pour les boîtes de coca et les autres pour les chocolats. Mais je fais le compartiment de telle sorte que dans le compartiment supérieur, je peux conserver les chocolats ou une boîte en position horizontale.

La hauteur du compartiment inférieur est légèrement supérieure à celle de la hauteur de coca ordinaire (12,7cm).

Pour faire une organisation comme dans votre réfrigérateur domestique, vous avez besoin de certains supports pour maintenir le bac.

Suivez les étapes ci-dessous:

  1. Couper de petites bandes d’acrylique comme indiqué sur la photo. J’ai utilisé la feuille en trop laissée de côté pendant les étapes précédentes.
  2. Collez deux bandes pour la rendre plus épaisse. Si vous avez une feuille plus épaisse, alors il n’est pas nécessaire de le faire.
  3. Puis collez les bandes sur la paroi latérale.
  4. Laissez un peu d’espace (épaisseur du plateau + une certaine marge) et collez une bande similaire au mur.
  5. Répétez le même processus pour un autre mur latéral.
  6. Insérez le plateau (feuilles de 3 mm). La taille dépend de la taille de votre compartiment.

Remarque: Assurez-vous que les deux bandes latérales sont à égale hauteur de la base, sinon votre plateau ne reste pas horizontal.

Étape 13 : créer un compartiment pour les circuits électroniques

Faire un compartiment pour les circuits électroniques

J’ai divisé le compartiment côté chaud en deux parties. Dans la partie inférieure, le dissipateur de chaleur et les ventilateurs sont là, et dans la partie supérieure le circuit électronique pour contrôler la température du réfrigérateur.

Suivez la même procédure que moi pour le compartiment latéral froid.

Étape 14 : isoler l’intérieur

Isoler l’intérieur

Pour améliorer l’effet de refroidissement, il faut isoler correctement la chambre froide. J’ai utilisé une plaque de mousse de 5 mm pour l’isolation.

  1. Mesurez les tailles de la totalité de la paroi du compartiment à froid. Ensuite, coupez le panneau de mousse de la taille souhaitée.
  2. Utilisez de la colle chaude pour coller la surface acrylique.
  3. Appliquer une colle chaude sur tous les joints pour une étanchéité parfaite.

Étape 15 : Faire l’avant de la porte

Faire le devant de la porte

Je voulais rendre la porte d’entrée transparente, afin que je puisse voir l’intérieur. Mais souvenez-vous si vous isolez également la porte, le refroidissement sera plus efficace.

Marquez la bordure latérale de 1 cm sur le couvercle de protection acrylique de la porte avant. Décoller ensuite le papier protecteur.

Peinture sur la zone frontalière. Laissez-la une heure pour sécher.

Éplucher la couverture de protection de la partie non peinte.

Montez la charnière et manipulez en utilisant  la Super Glue. J’ai utilisé de la Super Glue.

Étape 16 : Étanchéité de la porte avant

Joint d’étanchéité de porte avant

Couper quelques feuilles de planche de mousse de 1,5 cm de large.

Collez les bandes de la mousse sur la bordure de la porte (partie peinte)

Ensuite, fermez la porte et vérifiez si le raccord et l’étanchéité sont corrects.

Étape 17 : contrôle de la température

Contrôle de la température

Pour contrôler la température, je vais utiliser un Arduino pour mesurer la température du compartiment à froid à l’aide d’un capteur de température étanche.

Si la température tombe en dessous de 3 degrés, un relais coupe l’alimentation de l’unité de refroidissement et lorsque le La température atteint 7 degrés, encore une fois, l’unité de refroidissement sera allumée. Cela permettra de maintenir la température du réfrigérateur ainsi que d’économiser beaucoup d’énergie. Placez l’Arduino et l’autre circuit sur le compartiment supérieur côté chaud. J’ai utilisé un mini pain pour une connexion facile.

Pour connecter le capteur de température à la planche à pain, souder 3 broches mâles. Pour une meilleure compréhension, reportez-vous à la photo ci-dessus. Pour isoler l’articulation, appliquez du ruban adhésif.

Ensuite, collez le capot supérieur.

Le code Arduino est joint ci-dessous.

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
#define Relay_Pin 4
int Low_temp=3;
int High_temp=7;

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup(void)
{
 Serial.begin(9600);
 sensors.begin();
 pinMode(Relay_Pin, OUTPUT);
 digitalWrite(Relay_Pin, LOW);
}


void loop(void)
{
 sensors.requestTemperatures();
 Serial.print(sensors.getTempCByIndex(0));
 if (sensors.getTempCByIndex(0) < Low_temp){
   digitalWrite(Relay_Pin, HIGH);
  }
 if (sensors.getTempCByIndex(0) > High_temp){
   digitalWrite(Relay_Pin, LOW);
 }
}

Étape 18 : joindre les pieds en caoutchouc

Fixez les pieds en caoutchouc

Comme les feuilles acryliques sont glissantes, j’ai attaché 4 pieds en caoutchouc antidérapants à la base.

Maintenant, le réfrigérateur reste stable sur n’importe quelle surface.

Étape 19 : profitez des coca glacés

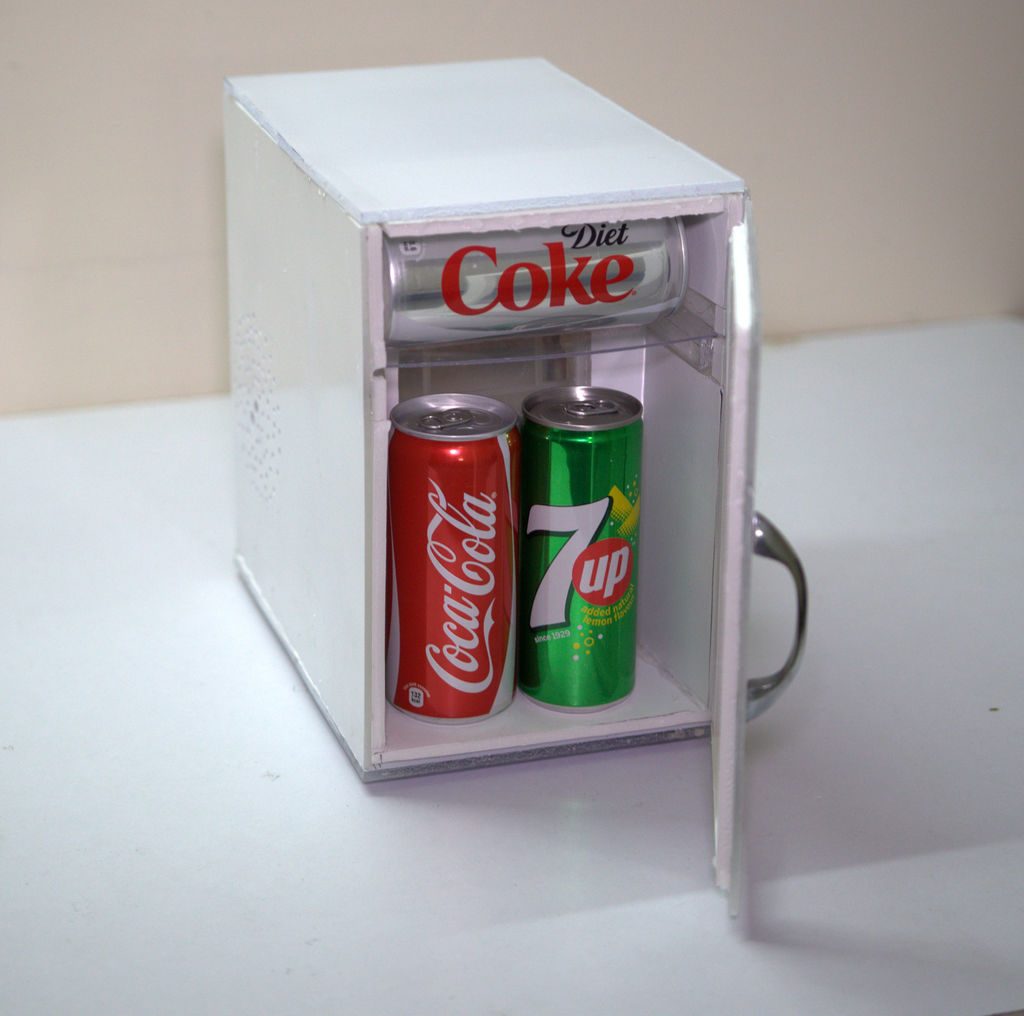

Il vous suffit de profiter de votre mini frigo.

Il est maintenant temps d’allumer le réfrigérateur.

Connectez le réfrigérateur à une alimentation de 12V, 10A ou plus. Ensuite, allumez le voyant, vous entendrez le son du ventilateur. Laissez-le pendant 10 à 15 minutes. Maintenant, les sodas et la nourriture sont vraiment réfrigérés.

Profitez !

Merci d’avoir lu ce guide pour faire son mini frigo soit-même ! Si vous l’avez aimé, n’oubliez pas de le partager.

Vous pouvez également suivre ces deux vidéos qui vous explique comment faire votre mini frigo vous même

Video 1 :

Video 2
